星通時頻有源晶振和無源晶振選購指南

有源晶振

在電子學上一般將富含晶體管元件的電路稱作“有源電路”，由阻容元件構成的電路稱作“無源電路”。有源晶振內部除了石英晶體外，還有晶體管和匹配電容等外圍電路，精度高、輸出信號安穩，是一個完好的振動器，不需外圍電路、運用方便，但需求電源供電，有源晶振一般是四管腳封狀，有電源、地線、振動輸出和一個空置端。運用有源晶振時要特別注意，電源必須是提供穩定電壓，電源引線短與體系中運用晶振信號的芯片共地。

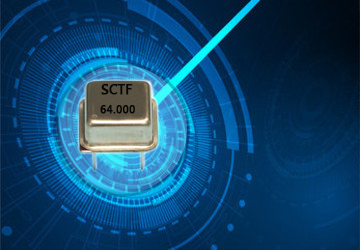

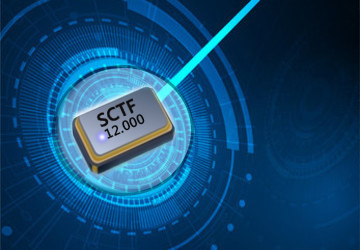

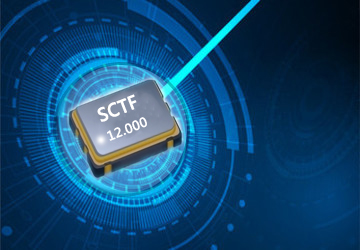

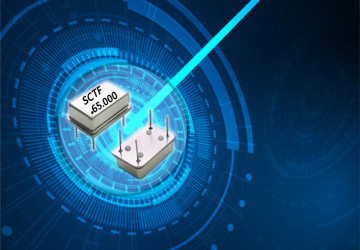

星通時頻供應的有源晶振分為表貼片和插件系列。表貼片中根據產品的特性分為普通晶體振蕩器、溫補晶體振蕩器以及Khz晶體振蕩器，普通晶體振蕩器提供的有7050D、5032、3225以及小型的2520尺寸；溫補晶體振蕩器提供的有5032、3225以及小型的2520尺寸；Khz晶體振蕩器（32.768K）提供的有7050、5032以及3225系列。插件系列根據產品特性分為普通振蕩器、恒溫晶體振蕩器以及溫補晶體振蕩器等，普通振蕩器有長方形14PIN和正方形8PIN，兩者都是指振蕩器內部的核心IC腳位數；恒溫晶體振蕩器OCXO系列；溫補晶體振蕩器以14PIN和8PIN。

無源晶振

無源晶振是一個石英晶體片，在運用的過程中需要搭配相應的電容、電阻、電感等外圍電路才能工作，精度比晶振要低，但它不需求電源供電，有起振電路即可起振，一般有兩個引腳，報價較低。石英晶片之所以能作為振動器運用，是依據它的壓電效應：在晶片的兩個極上加一電場，會使晶體發生機械變形;在石英晶片上加上交變電壓，晶體就會發生機械振動，一同機械變形振動又會發生交變電場，盡管這種交變電場的電壓極端弱小，但其振動頻率是非常安穩的。當晶體的頻率（由晶體的尺度和形狀決定）與外加交變電壓的頻率相同時，機械振動的起伏將急劇添加，這種景象稱為“壓電諧振”。

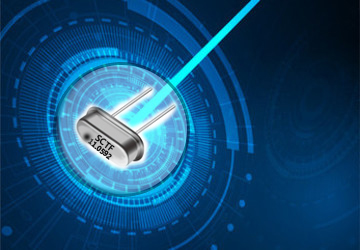

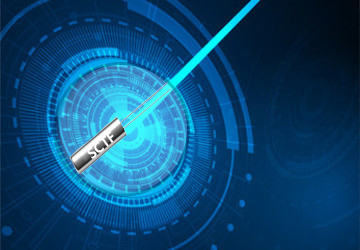

星通時頻供應的無源晶振分為插件和貼片諧振器以及圓柱型音叉諧振器。插件諧振器中分為HC-49U、HC-49U/S、音叉型（圓柱）、UM-1及UM-5系列，HC-49U一般稱49U，有些采購俗稱 "高型"，而HC-49U/S一般稱49S，俗稱"矮型"；音叉型諧振器按照體積分可分為3*8，2*6，1*5，1*4等等；貼片型諧振器是按大小和腳位來分類。例如7050、5032、4025、3225、2520、2016、1612等等。腳位有4pin和2pin之分。

注意事項：

1、需要倍頻的DSP需要配置好PLL周邊配置電路，主要是隔離和濾波；
2、20MHz以下的晶體晶振基本上都是基頻的器件，穩定度好，20MHz以上的大多是諧波的（如3次諧波、5次諧波等等），穩定度差，因此強烈建議使用低頻的器件，畢竟倍頻用的PLL電路需要的周邊配置主要是電容、電阻、電感，其穩定度和價格方面遠遠好于晶體晶振器件；
3、時鐘信號走線長度盡可能短，線寬盡可能大，與其它印制線間距盡可能大，緊靠器件布局布線，必要時可以走內層，以及用地線包圍；
4、通過背板從外部引入時鐘信號時有特殊的設計要求，需要詳細參考相關的資料。
此外還要做一些說明：
總體來說晶振的穩定度等方面好于晶體，尤其是精密測量等領域，絕大多數用的都是高檔的晶振，這樣就可以把各種補償技術集成在一起，減少了設計的復雜性。試想，如果采用晶體，然后自己設計波形整形、抗干擾、溫度補償，那樣的話設計的復雜性將是什么樣的呢？我們這里設計射頻電路等對時鐘要求高的場合，就是采用高精度溫補晶振的，工業級的要好幾百元一個。
