封裝規格[mm]: 12.5 × 4.5 × 4.1
頻率范圍[MHz]: 3.2 ~ 48
常溫頻差[10^-6@+25℃]: ±10ppm, ±20ppm
工作溫度范圍: -20℃ ~ +70℃, -40℃ ~ +85℃
RoHS And 無鉛:
資料下載:  Datasheet
商城購買:

產品詳情

特點

  • AT-cut型石英晶體結構
  • 高Q值石英晶體
  • 寬工作溫度范圍
  • 低成本

產品應用

  • 消費類電子產品
  • 家用設備
  • 通訊、測試設備
  • 便攜式設備

介紹

SMB是一款低成本、貼片式的MHz石英晶體,該產品可滿足在-40℃~+85℃的標準工作溫度范圍內提供常溫±10ppm的頻率公差,適用于智能家居、消費類電子、測試設備等應用場景中。

Electrical Specifications

Item

Symb.

Min.

Typ.

Max.

Unit

Notes

Frequency Range

Freq.

3.200


48.000

MHz


Oscillation Mode


FundamentalAT-cut


Frequency Tolerance

△f/f



±10

ppm

at 25℃±2℃

Operating Temperature

T_use

-20


70


-40


85


Storage Temperature Range

T_sta

-55


125


Shunt Capacitance

C0



7

pF


Drive Level

DL


100

500

μW


Load Capacitance

CL

8


20

pF


Equivalent Series Resistance

ESR



150

Ω

3.200MHz≤ Freq. 3.579MHz



120

Ω

  3.579MHz≤ Freq. 4.000MHz



100

Ω

4.000MHz≤ Freq. 5.000MHz



80

Ω

  5.000MHz≤ Freq. 6.000MHz



60

Ω

 6.000MHz≤ Freq. <10.000MHz



35

Ω

 10.000MHz≤ Freq. 14.000MHz



30

Ω

 14.000MHz≤ Freq.20.000MHz



25

Ω

20.000MHz≤ Freq. ≤ 48.000MHz

Insulation Resistance

IR



500

at DC 100V

Aging

f_age



3

ppm

1st. Year at 25℃

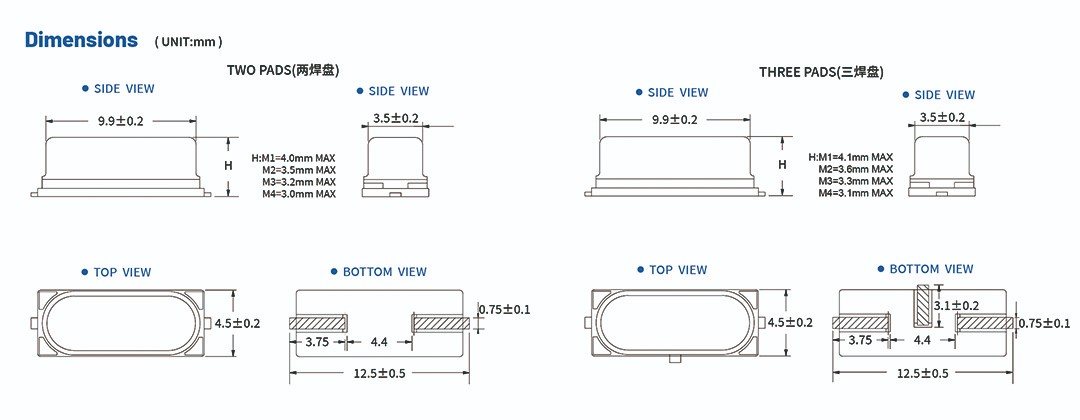

Mechanical Dimensions



Frequency Stability & Operating Temperature Range

Operating Temperature Range

Frequency Stability

±10ppm

±15ppm

±20ppm

±30ppm

-20℃ to +70℃

-40℃ to +85℃


Available    Conditional


Selection Guide
需求描述

選擇需要的封裝規格及產品系列HC-49S/SMD;SM Series

選擇需要的頻率3.579545MHz

確定晶體的負載電容值(CL):20pF

選擇需要的精度±20ppm

選擇需要的工作溫度范圍:-40℃~+85℃

您需要的產品是SM Series 3.579545MHz 20pF ±20ppm -40℃~+85℃

標稱頻率及常規負載電容(CL)值參考
Nominal Frequency [MHz]Load Capacitance[CL ,Styp.]Nominal Frequency [MHz]Load Capacitance[CL ,Styp.]
3.579545
10pF;12pF;15pF;20pF13.560
10pF;12pF;15pF;20pF
3.686410pF;12pF;15pF;20pF16.000
10pF;12pF;15pF;20pF
4.000
10pF;12pF;15pF;20pF20.000
10pF;12pF;15pF;20pF
4.096
10pF;12pF;15pF;20pF24.00010pF;12pF;15pF;20pF
4.9152
10pF;12pF;15pF;20pF24.576
10pF;12pF;15pF;20pF
5.5296
10pF;12pF;15pF;20pF25.000
10pF;12pF;15pF;20pF
6.000
10pF;12pF;15pF;20pF27.00010pF;12pF;15pF;20pF
6.745810pF;12pF;15pF;20pF27.120
10pF;12pF;15pF;20pF
7.3728
10pF;12pF;15pF;20pF30.000
10pF;12pF;15pF;20pF
8.000
10pF;12pF;15pF;20pF
32.000
10pF;12pF;15pF;20pF
10.000
10pF;12pF;15pF;20pF36.000
10pF;12pF;15pF;20pF
11.0592
10pF;12pF;15pF;20pF40.000
10pF;12pF;15pF;20pF
12.000
10pF;12pF;15pF;20pF48.00010pF;12pF;15pF;20pF
12.28810pF;12pF;15pF;20pF

13.52127
10pF;12pF;15pF;20pF
