封裝規格[mm]: 7.0×5.0×1.3
頻率范圍[MHz]: 1 ~ 160
工作電壓 [Typ.]: 1.8V, 2.5V, 3.3V, 5.0V
工作溫度范圍: -20℃ ~ +70℃, -40℃ ~ +85℃
輸出模式: CMOS
產品特色: SPXO
RoHS And 無鉛:
資料下載:  Datasheet
商城購買:

產品詳情

特點

  • 含三態功能
  • 緊密的對稱性(45%~55%)
  • 快速起振(5mSec max.)
  • 低消耗電流(40mA max.)
  • 高穩定性

產品應用

  • 無線設備
  • IOT設備
  • 以太網/光纖
  • 基站
  • 音視頻電子

介紹

7C是一款小型、小尺寸封裝的MHz時鐘振蕩器,該產品在-40℃~+85℃的標準工作溫度范圍內頻率穩定度為±50ppm。廣泛適應于無線設備、IOT設備、以太網/光纖、基站及音視頻電子等應用場景中。

Electrical Specifications

Item

Symb.

Min.

Typ.

Max.

Unit

Notes

Frequency Range

Freq.

1.000


160.000

MHz


Operating Temperature

T_use

-20


+70


-40


+85


Storage Temperature Range

T_stg

-55


+125


Supply Voltage

Vdd

1.62

1.8

2.5

3.3

5.0

5.5

V


Output Load

L_CMOS


15


pF


Current Consumption

Icc



10

mA

  1MHz ≤ Freq. 40MHz



20

40MHz ≤ Freq. 80MHz



40

80MHz ≤ Freq.  160MHz

Duty Cycle

SYM

45


55

%

50 % Vdd level, L_CMOS ≤ 15 pF

Rise / Fall Time

TR / TF



5

nS

10% Vdd to 90% Level

Start-up Time

T_str



5

mS

To 90% of Final Amplitude

High output voltage

VOH

0.9Vdd



V


Low output voltage

VOL



0.1Vdd

V


Enable Voltage High (Logic 1)

VIH

0.7Vdd



V

Output will be disable if OE is Logic 0

Output will be enable if OE is Logic 1 or open

Enable Voltage Low (Logic 0)

VIL



0.3Vdd

V

Aging

f_age



±3

ppm

1st. Year at 25℃


Frequency Stability & Operating Temperature Range

Operating Temperature Range

Frequency Stability

±20ppm

±25ppm

±30ppm

±50ppm

-20℃ to +70℃

-40℃ to +85℃


Available    Conditional

All condition*:Include 25℃ tolerance, operating temperature range , input voltage change,aging, load change.

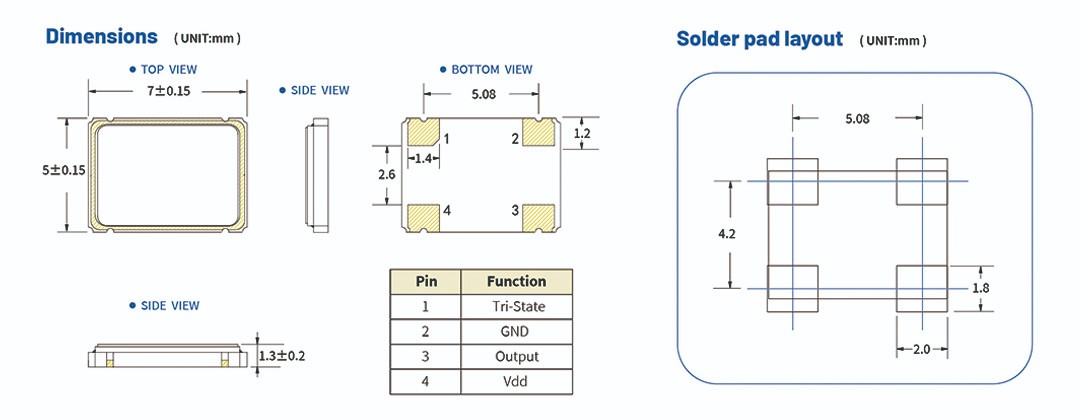

Mechanical Dimensions



Selection Guide

需求描述


選擇需要的封裝規格及產品系列   7.0×5.0mm;7C Series

選擇需要的頻率    8.000MHz

選擇需要的工作電壓   3.3V

選擇需要的頻率精度at 25℃):   ±20ppm

選擇需要的工作溫度范圍:    -40℃~+85℃

選擇需要的頻率&溫度特性  ±30ppm

您需要的產品是: 7C Series 8.000MHz 3.3V ±20ppm@25℃ ±30ppm@-40~+85℃


標稱頻率[MHz]
1.0001.84322.0002.048
2.500
3.6864
4.0004.096
4.9152
5.000
6.000
6.144
7.3728
7.680
8.0008.192
9.8304
10.000
11.0592
11.2896
12.00012.28813.000
13.560
14.7456
16.000
16.384
18.432
19.200
19.440
20.000
22.5792
24.000
24.576
25.000
25.000625
25.175
26.000
27.000
28.63636
29.4912
30.000
30.72032.000
32.768
33.000
33.300
33.330
33.333
33.333333.3333333.333333
36.000
37.125
37.400
38.400
40.00045.00045.158448.000
49.152
50.00052.000
54.000
60.000
64.000
65.53666.000
66.660
66.666
66.666666.666666
72.000
74.250
75.00076.800
80.000
96.000
98.304
100.000
106.250
120.000125.000133.000148.500150.000155.520
156.250
